Levylämmönvaihdinlevy on levy, jota käytetään erityisesti levylämmönvaihtimessa väliaineiden eristämiseksi ja lämmönvaihdon suorittamiseksi. Se on tärkeä osa levylämmönvaihdinta. Sen päämateriaalit ovat ruostumaton teräs (SUS304.316), titaani ja titaani-palladium (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), seos (C276), kupari (H68) jne.
Jokainen levy sisältää kaksi osaa:

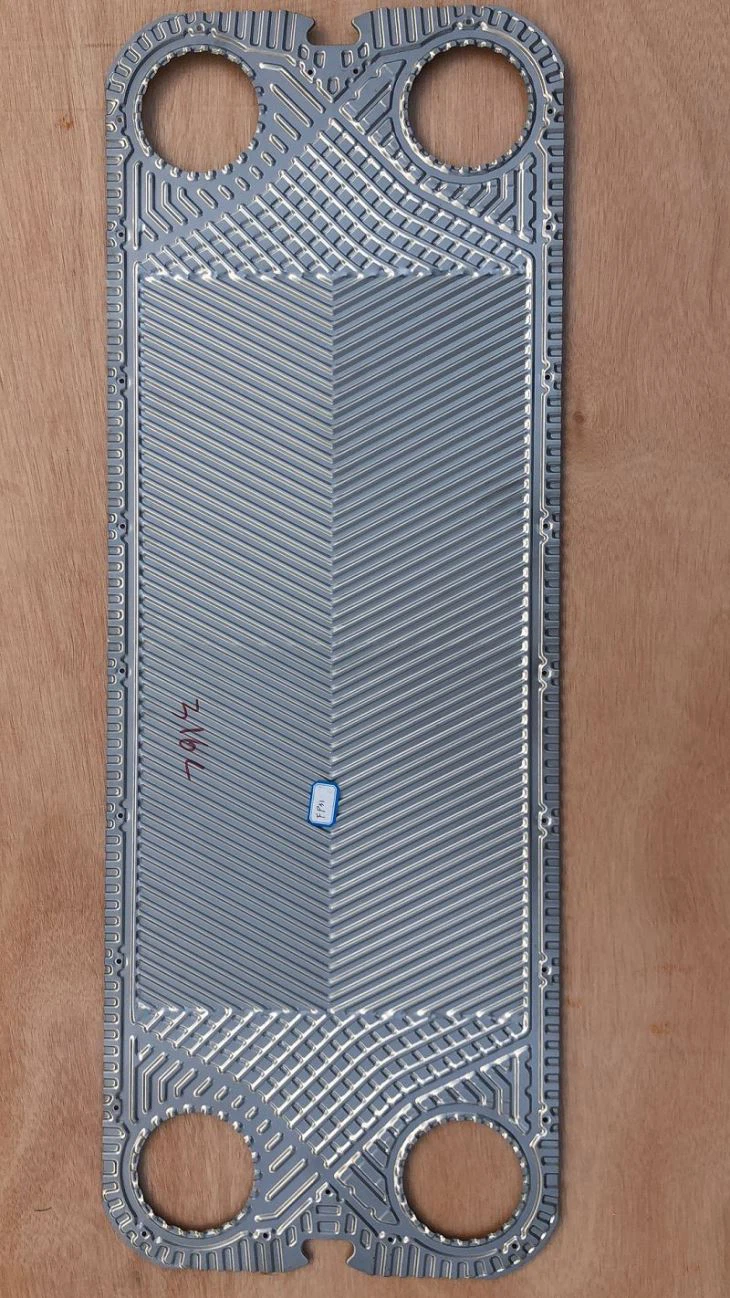

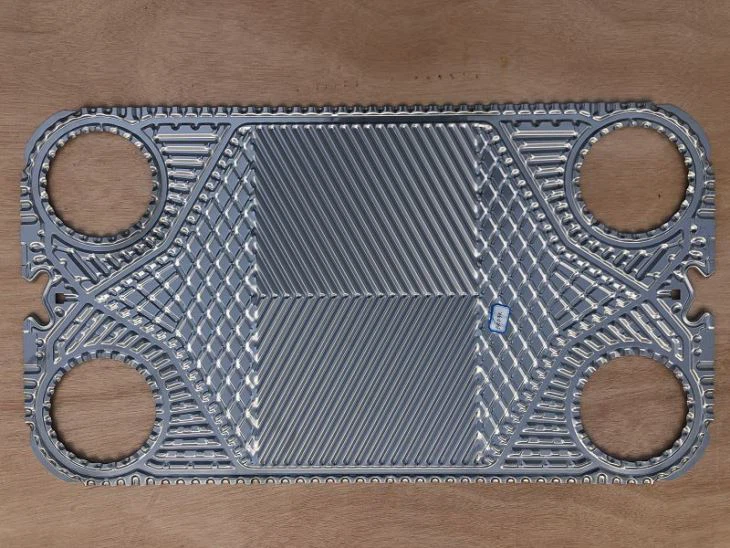

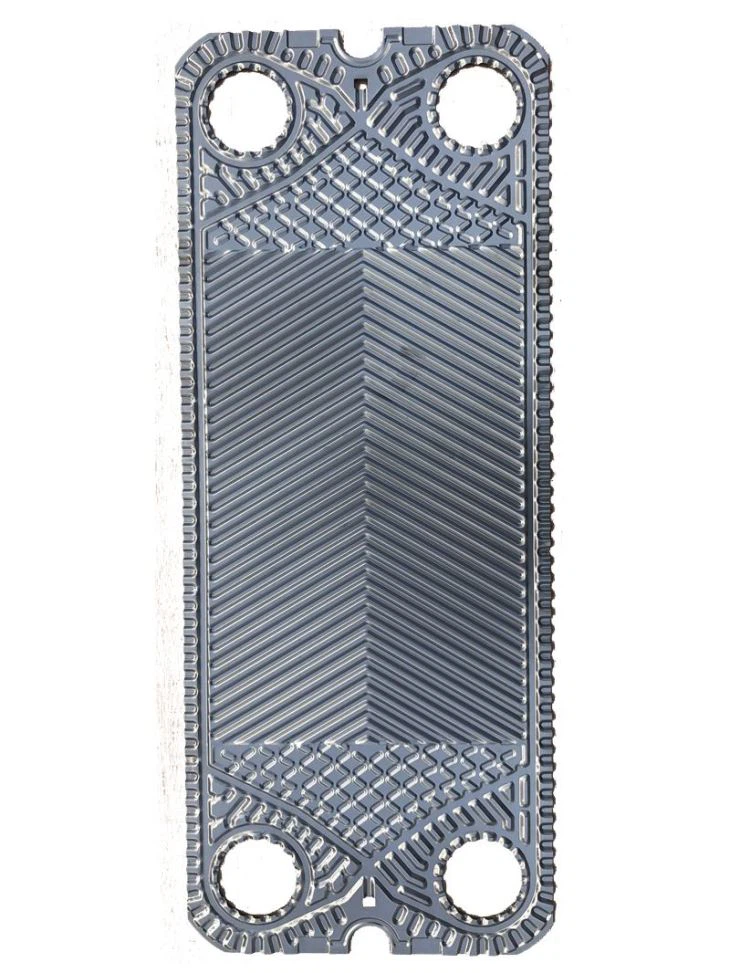

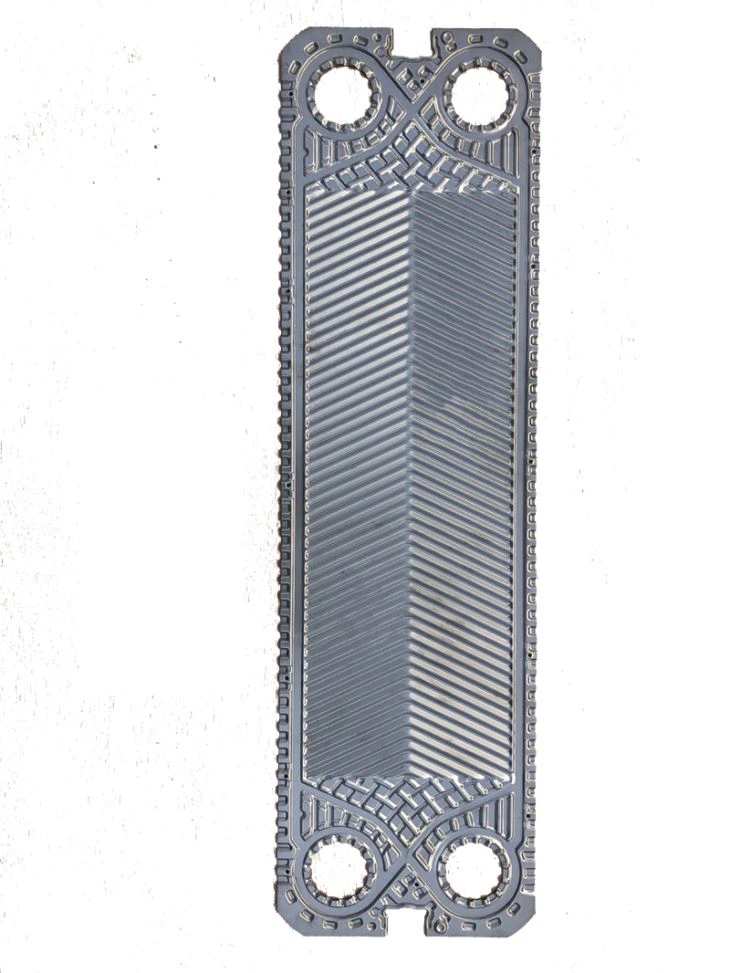

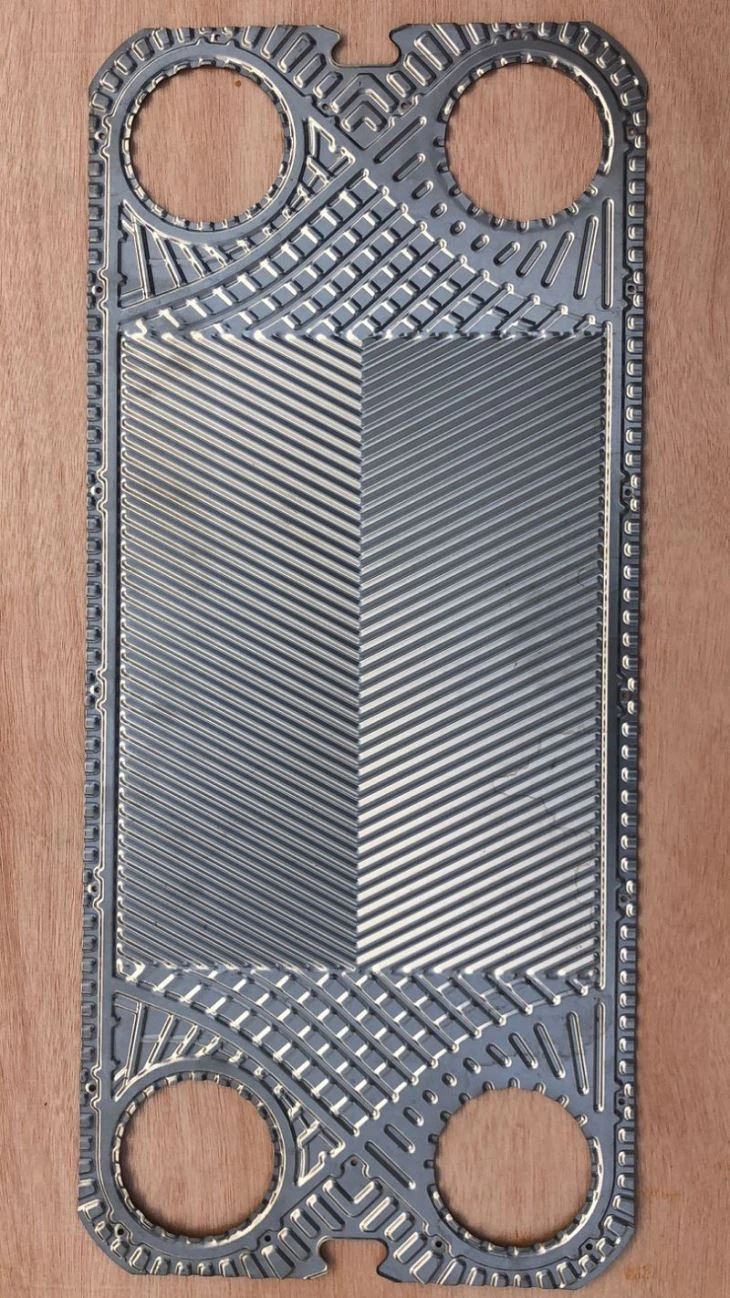

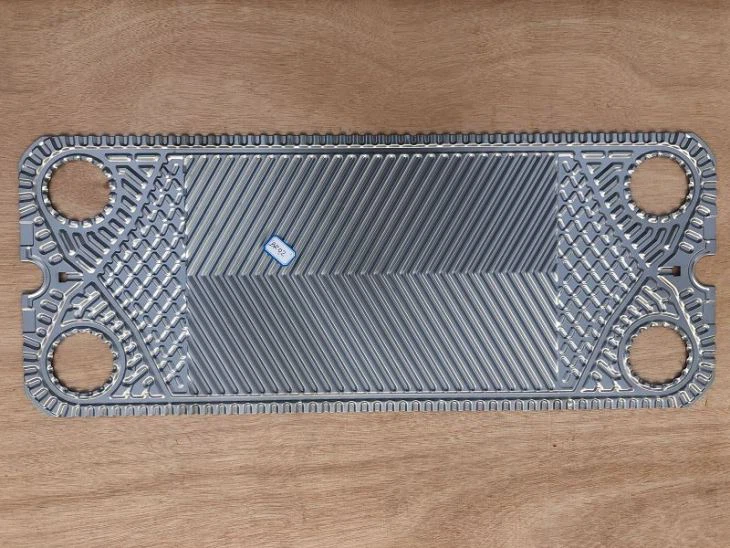

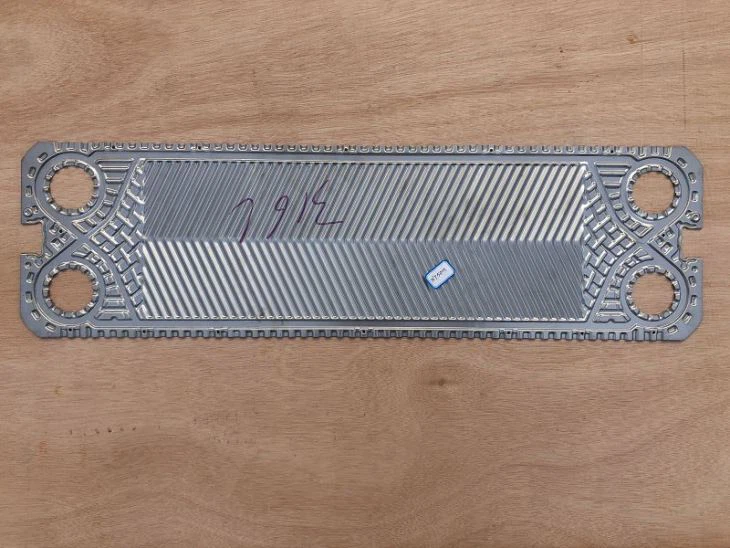

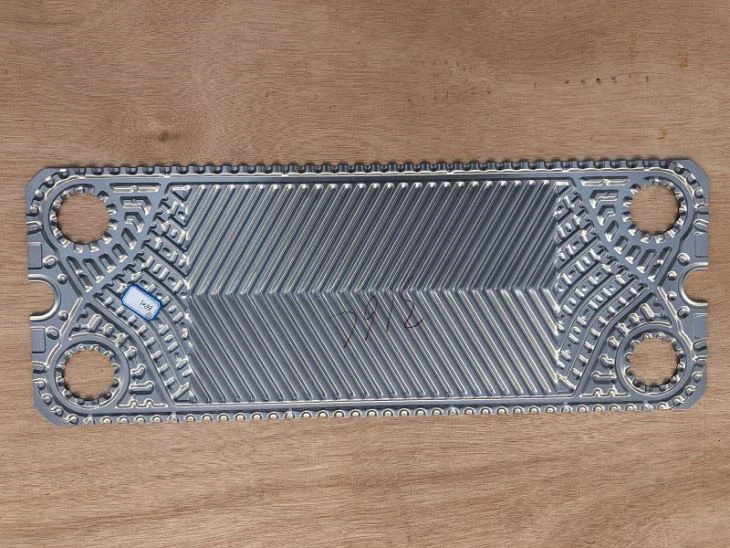

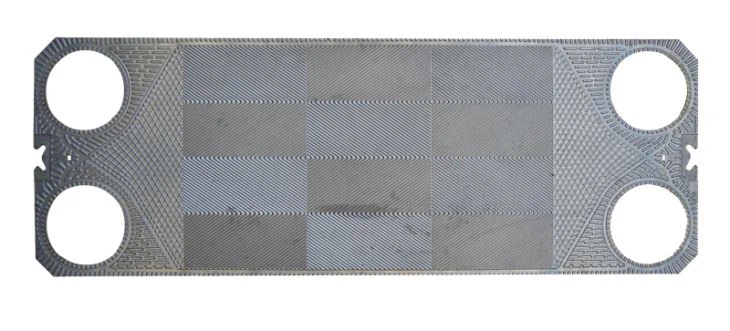

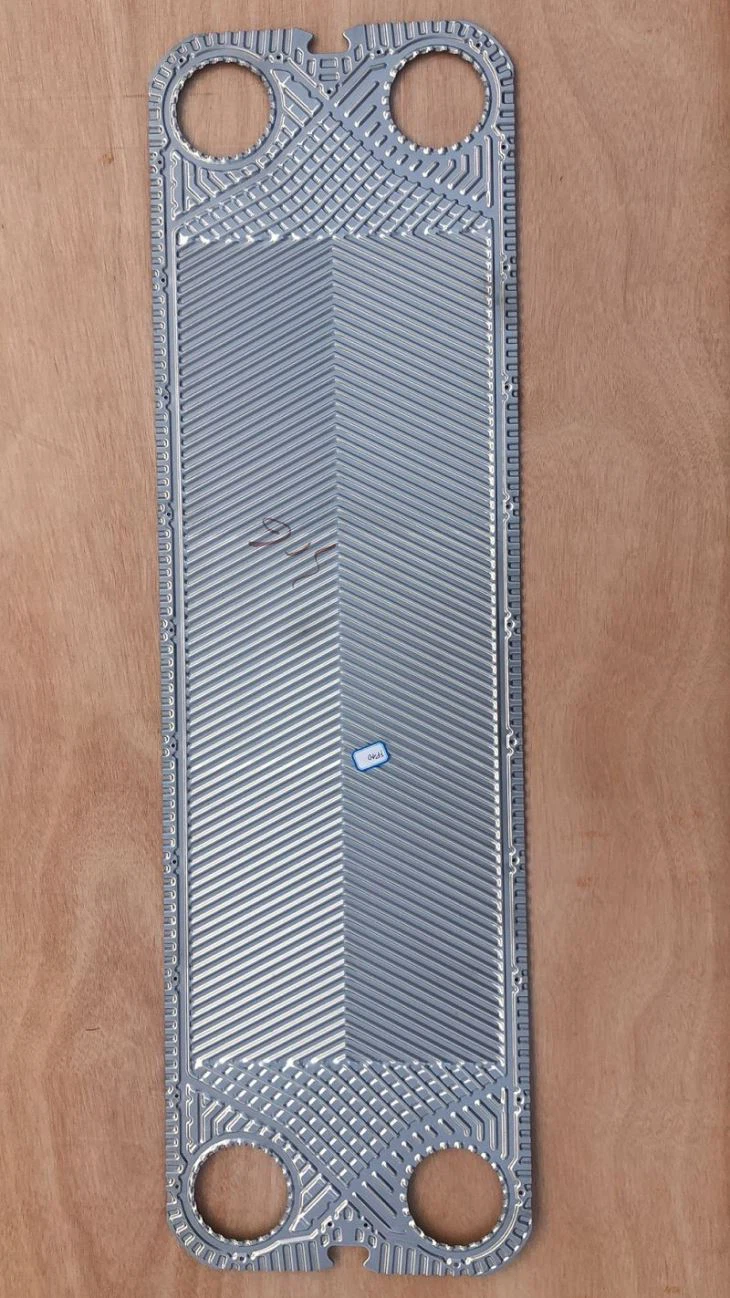

Metallilevy: Se on tärkeä lämmönsiirtoelementti ohuen metallilevyn puristamiseksi aaltoilla, suljetuilla urilla ja kulmareikillä. Aallotus voi paitsi vahvistaa lämmönsiirtoa, myös lisätä ohutlevyn jäykkyyttä parantaen siten levylämmönvaihtimen painekapasiteettia, ja koska se edistää nesteen turbulenssia tilaa, se voi vähentää kerrostumien tai lika, ja pelata tietty "itse" puhdas vaikutus.
Tiivistystiiviste: asennetaan tiivisteuraan levyn kehää pitkin, tiivistetään levyjen välinen kehä nesteen vuotamisen estämiseksi ja suljetaan osa kulmareikistä suunnitteluvaatimusten mukaisesti siten, että kylmät ja kuumat nesteet virtaavat niiden vastaavien virtauskanavien mukaan.
Aallotettuun levyyn on kiinnitetty tiivistetiiviste, ja tiiviste on suunniteltu kaksikanavaiseksi tiivistysrakenteeksi ja siinä on signaalireikä. Kun väliaine vuotaa ensimmäisestä tiivisteestä, se voi vuotaa signaaliaukosta, ja ongelma voidaan havaita ja ratkaista aikaisin aiheuttamatta kahden väliaineen sekoittumista.
Kumitiiviste valitaan erilaisten väliaineiden ja käyttölämpötilojen mukaan.
